Un membre du forum de Liliputing.com a mis en ligne une série de clichés épluchant le EeePC 900HA. On y découvre un nouveau clavier pour la série 900 mais aussi une intégration au plus juste d’un disque dur 160 Go.
Le clavier du EeePC 900HA à changé, beaucoup changé. Comme vous pouvez le constater la fameuse touche M est du même gabarit que les autres et je ne sais pas comment cela est possible sans avoir réduit la taille de toutes les clés. La barre espace a elle aussi été modifiée, elle ne fait plus que la largeur de 4 touches contre presque 5 dans l’ancienne version.
La connectique du clavier a elle aussi changée et je ne suis pas sur du tout que la nappe soit rétro compatible avec les précédents modèles.
Sous le clavier, on peut voir la plaque d’aluminium servant de dissipateur aux différents éléments. En 1 on remarque l’emboutissage au-dessus du processeur Intel Atom. Les repères 2 et 3 montrent ceux des chipsets.
En retournant cette plaque on aperçoit des pad de conduction thermique sur les 3 emboutissages. En 4, les deux boutons du pavé tactile (5) sont visibles.
On accède ensuite à la carte mère. Celle-ci est estampillée 900HA-MB est s’avère totalement différente de celle du 901 pour ressembler beaucoup plus aux choix faits sur le EeePC 900.
- L’Atom N270 1.6Ghz.
- Le NorthBridge 945GSM.
- Le Southbridge ICHC7-M.
- Les boutons du pavé tactile.
- Le lecteur de cartes SDHC.
Les éléments sont bien plus espacés que sur le 901 et ressemblent à ceux du EeePC 900 mais il s’agit pourtant bien d’une carte mère totalement différente. Aucun connecteur ZIF supplémentaire n’est visible.
La batterie est une 5200 mAh en 7,4V, comme pour les premier EeePC 701.
Mais pour autant le connecteur à l’air différent de celui du EeePC 701, puisque son brochage est compatible avec celui des EeePC 901 et 1000.
Mais attention, les batteries ne sont pas compatibles pour autant puisque la profondeur du corps de la batterie change entre les modèles. Sur cette vue du dessous de l’engin, on remarque la très grande taille de la trappe d’accès à la machine. Celle-ci, maintenue par 4 vis, permet d’accéder à la quasi totalité de la face arrière du EeePC 900HA.
Une fois ouverte on remarque un châssis contenant le disque dur 160 Go de l’engin. Celui-ci est fixé dans un emplacement très limité et ne dispose de quasiment aucune ventilation. Au dessus on remarque l’emplacement de l’unique barrette de mémoire vive de la machine.
Le disque dur choisi, un Seagate Momentus 160 Go 5400 tours par minute est donc complètement enfermé dans un châssis très étroit mais heureusement ventilé comme nous allons le voir plus bas.
Lorsque l’on ôte le châssis qui enferme le disque on peut remarquer le berceau ajouré de celui-ci. Sur le côté gauche, là où se trouve l’évent d’extraction de l’air chaud de la machine, on remarque une ouverture pratiquée pour que le ventilateur embarqué puisse expulser au maximum la chaleur dégagée par le disque.
Si l’on dégage la carte mère de son châssis, nous découvrons une machine réduite au strict minimum :
- La carte Wifi de l’engin
- Le module de mémoire vive
- L’emplacement du disque dur
- Le connecteur de la batterie : vous pouvez constater sa faible profondeur par rapport aux batteries des EeePC 901/1000
- Le connecteur d’alimentation, situé à l’arrière sur les châssis de première génération de EeePC.
Il y a beaucoup d’espace libre autour du disque dur. Non seulement de l’espace mais aussi une bonne épaisseur puisque la machine embarque un format de disque 2,5″. De quoi faire quelques bricolages sympathiques.
De l’autre côté on découvre que la ventilation mise en place par Asus ne concerne quasiment que le disque dur SATA de la machine. Le constructeur n’a pas cherché à améliorer la communication entre les deux côtés de la carte mère outre mesure. Si vous regardez bien l’image où on lit le nom de la carte, vous pourrez d’ailleurs remarquer au-dessus de la pile bleue du bios, à gauche, la présence d’une barrière en mousse probablement destinée à canaliser l’aspiration du ventilateur vers le processeur Intel.
Les deux patins en mousse sur l’image ci-dessus montrent les emplacements des hauts-parleurs de la machine. Ceux-ci ressemblent à ceux du EeePC 1000H, plus profonds et puissants, probablement parce que la place disponible le permet.
Le EeePC 900HA est une solution en plus proposée par Asus, elle mixe les avantages de plusieurs autres machines : une batterie correcte avec la 5200 mAh associée avec un Intel Atom qui devrait permettre à l’engin une autonomie satisfaisante. D’un autre côté le choix du disque dur mécanique ravira ceux qui veulent un grand espace de stockage même si il risque de rendre la machine beaucoup moins robuste et autonome qu’un EeePC 901. Le nouveau clavier pourra aussi séduire les plus réticents face à l’ergonomie des EeePC 8,9″ existants.
Reste à connaître le coût en France de cette nouvelle machine, sa disponibilité et comment il sera distribué.
prem’s
Je viens de voir sur le meme site comment integrer un 701 dans ta voiture
http://www.liliputing.com/2008/10/how-to-turn-an-eee-pc-into-a-carputer.html
J’ai acheté un 900A, et, comme je suppose d’autres personnes, j’ai peur qu’aucune batterie tierce n’apparaisse pour ce modèle (pour le remplacement, vu qu’une batterie, ça meurt au bout d’environ 300 cycles). Je suis donc content de constater qu’asus a mis (à vu d’oeil) la même batterie et le même connecteur sur le 900HA que sur le 900A, ça fait plus de modèles avec ce connecteur et cette profondeur de batterie ! (donc j’espère plus de chances d’obtenir une batterie de remplacement.)
et visuellement il ressemble a quoi ?
pour le « M », ils ont pu améliorer tout ça en diminuant drastiquement la bordure du clavier, c’est devenu très très fin!
avec ce nouveau clavier plus confortable, le 8.9″ va reprendre de la vitesse!
Mongoose : oui c’est la même batterie.
Krystophe : A un EeePC 900.
JMJM : Je pense pas qu’ils aient touché au châssis
super clavier
si la nappe est compatible je suis pret a limer les bords de mon 901 pour tester si ca rentre
Pierre, ils n’ont pas touché au chassis, juste au cadre entourant le clavier.
regarde bien sur les côtés, c’est devenu très fin.
ha bien
il est beau au moins lui
par contre reste l’interrogation de la kalité du WIFI le 1er 900 etait moyen sur ce point……….
on dirait un clavier de 904.
C’est juste un avis perso, prenez-le comme vous voulez mais tout ça m’a l’air bien fragile et je trouve le travail du bureau R&D relativement approximatif.
Quelqu’un a t-il une idée sur la résistance à la torsion du châssis et de la carte mère de l’engin et des problèmes que cela pourrait engendrer dans le temps style soudures qui lâchent sous le chipset ?
C’est un problème déjà rencontré sur certains portables mac (avec une réparation au pistolet thermique pour les plus téméraires).
En fait c’est la combinaison de la directive européenne RoHS (2002/95/CE) visant à limiter l’utilisation de six substances dangereuses dont le plomb dans les soudures ET d’une mauvaise conception du châssis (propice aux torsions, même minimes) qui risque d’envoyer un laptop/netbook au paradis plus vite que prévu.
J’espère que Asus et les autres fabricants ont inclut cette problématique dans la conception de leurs produits.
ah, il me plait celui là, vivement des tests
« Reste a connaitre le coût en France de cette nouvelle machine, sa disponibilité et comment il sera distribué. »
D’abord le 901 linux, ensuite on verra si on veut de leurs disques dur.
mongoose :
« une batterie, ça meurt au bout d’environ 300 cycles »
Ah… moi qui croyait que les liion et lipo ça n’était pas trop affecté par les cycles, justement.
Soit on m’a mentis, soit y’en a qui sont encore à l’époque de leur vieux accu NiCd (remarque que les -plus trop récent- NiMh vieillissent aussi en nombre de cycle).
Anyway, pour rétablir la vérité :
- Stockez vos battery à 50%-40% de charge
- évitez les décharges complète (c’est pas comme le café « jusqu’à la dernière goutte »… de toute façon les système de contrôle vous empécherons de brutaliser ces pauvres architectures de lithium…).
N’empêche, les seagate momentus, c’est pas les fameux modèles low power, avec gestion des déplacements des têtes ?
Ça pourrait en fait être un choix très judicieux… si on met de côté la fragilité
Faudra voir le clavier Azerty…
ben avec ce modèle et vu la place, il suffit de :
* virer le disque et mettre un SSD 2.5″=> hyper cher
ou
* virer le disque et mettre une carte compact flash genre 32 Go plus un connecteur USB INTERNE avec GPS et bluetooth….comme ça pas trop de démontage et un super mod….
J’ai un ami qui part au states en janvier je crois que j’ai enfin trouvé le remplacant à mon 900A(que je vends si intéressé)
Un SSD OCZ dedans, un clavier de fou, c’est le 8.9″ ultime!
hum a bon
J’espère voir bientôt ce nouveau clavier sur un 901 identique au 3G de SFR (et pourquoi pas GPS) et là ça sera enfin un le Netbook parfait !!!
au risque de dire une connerie:
la touche M qui était étroite, ce n’est pas seulement sur les claviers azerty ?
Du coup, ce serait normal qu’ici la touche M soit de bonne taille…
Eusebio >> sur un clavier Azerty, la touche M correspond à la touche « , » d’un qwerty (donc la touche à droite du M du qwerty.
Regarde la, elle n’est pas plus petite que les autres.
Bonne machine à priori. En revanche l’usage d’un SSD est primordial je trouve : Il permet de juguler la consommation électrique et surtout il permet de s’affranchir, dans une limite raisonnable tout de même, du risque de perte de données suite à un choc.
Et dieu sait que mon 701 en a déjà subi des chocs. Malgré toutes les précautions, les heurts sont d’autant plus nombreux que le eeepc est mobile.
La Machine avec une conectique SATA II aura de meilleur performance avec un SSD que les machine avec le connecteur Mini PCI express en pata (qui offre peux de choix)
900HA => USA & Canada
900A => Europe
En effet, Acer sur le Marchet Nord Americain n’a pas la Mauvaise réputation d’avoir le SAV « le plus pourrie ». Le 900HA est donc en frontal avec le AA1 A150.
Pour le Clavier les EEEPC même s’il ya des efforts, mais c’est toujours aussi pourrie avec la touch « shift » (majuscule) à droite male placé et trop petite par rapport au autre.

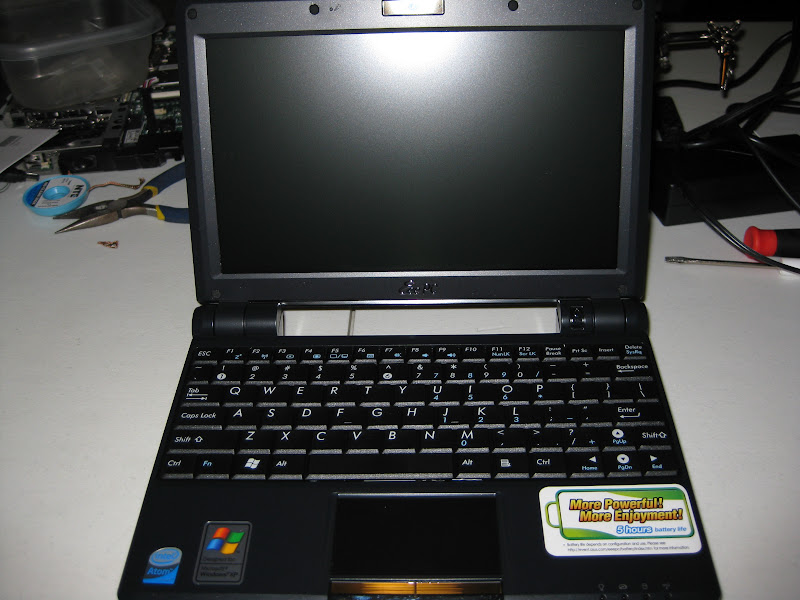

http://lh6.ggpht.com/redsgt/SP4hbhfFxUI/AAAAAAAAAKA/XgJlt2_222I/s800/IMG_0088.JPG
^^
Super article. C’est toujours un vrai plaisir de suivre ce blog bien que je me sois enfin décidé (et sans regret) pour un Eeepc 901.
Bonne continuation !
Salut a tous,
Je suis le blog depuis un bon moment deja, et je dois dire qu’il est particulierement bien suivi et interessant.
Sinon pour mon premier message ici, je soumet une petite supposition concernant la fameuse touche ‘M’ de la meme taille que les autres, en effet je pense qu’ils ont tout simplement reduit la taille de toutes les touches de facons a avoir une uniformite. Les quelques millimetres manquants a la touche ‘M’ de l’ancien clavier, se sont repartis avec quelques dixiemes de milli en moins sur chaque touche pour les rajouter au ‘M’….
j’ai jamais été gêné par cette fameuse touche M mais bon a force de le lire partout……….
enfin j’ai des doigts pas des boudins de chef maçon ça vient peut être de la ^^
Ah…. si mon 901 avait un clavier aussi beau, avec une vraie touche « M ».
Vivement qu’il soit dispo en France. Des pronostiques sur son futur prix?
Salut à tous,
Moi qui voulais un 900, là je serai comblé. Et en plus, mes batteries 6600 et 8800 mah du 1000 H devrait fonctionner avec.
Mais à quel prix vont-ils le vendre ?
Certainement plus de 300 € et moins de 400 !
@plus.
@DAMINOO : les batteries du 1000H ne sont pas compatible !!! ( meme connecteur mais forme et taille différentes)
Pour le moment, ce serait celui qui me branche le plus
on a une idée de la date de sortie ainsi que du prix ?
La photo du clavier ne peut pas être une photo de clavier 900HA ,ou alors, le 900HA est dans une carrosserie de 904/1000 !!!
- Ligne des chiffres : il y a une touche de plus à gauche, et la touche bachspace est encore plus large.
- Première ligne alpha, la touches TAB est plus grandes, sans réduction significative des autres touches
- enfin, la ligne du « M » : la touche cap-lock est aussi plus grande (comme la touche « M »).
Donc c’est une erreur … regrétable :^s
Je viens de commander le mien sur le site de la FNAC.
C’est exactement le netbook que je recherchais: tout petit, un 701 avec un grand écran, du stockage et de l’autonomie.
Plus qu’à attendre…
